產(chǎn)品簡介 PAG類高分子聚合物水性淬火劑是可以和水配成多種濃度，具有不同冷卻特性的淬火液，可以消除淬裂和軟點(diǎn)，使工件獲得高而且均勻的表面硬度和足夠的淬硬深度，并大大減小工件的淬火變形。具有良好的防銹效果，淬火時(shí)清潔、環(huán)保，不易老化、變質(zhì)，無害，使用壽命長。 水性淬火劑是恒鑫化工留學(xué)人員與多名中國權(quán)威熱處理專家共同研發(fā)生產(chǎn)。該淬火劑為淺黃色透明液體，由聚醚類高分子材料添加多種防銹、防腐等優(yōu)質(zhì)添加劑精制而成，對水有逆溶性。能夠克服了水冷卻速度快，油品冷卻速度慢，易使工件開裂，淬火效果差且易燃等缺點(diǎn)。在國內(nèi)各家熱處理廠得到廣泛應(yīng)用，使用THIF-502水性淬火劑，能有效改善工作環(huán)境，提高零件的淬火質(zhì)量，降低生產(chǎn)成本。 性能指標(biāo)

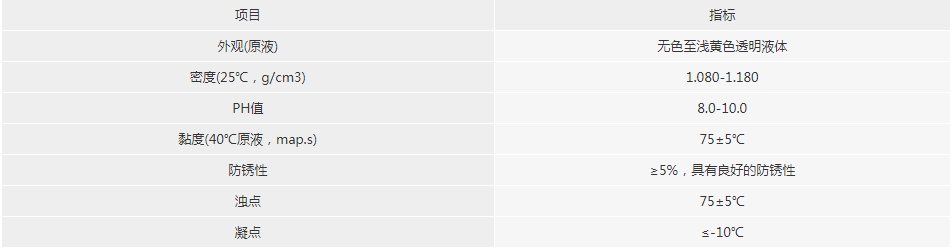

項(xiàng)目	指標(biāo)
外觀(原液)	無色至淺黃色透明液體
密度(25℃，g/cm3)	1.080-1.180
PH值	8.0-10.0
黏度(40℃原液，map.s)	75±5℃
防銹性	≥5%，具有良好的防銹性
濁點(diǎn)	75±5℃
凝點(diǎn)	≤-10℃

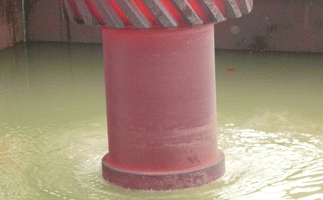

產(chǎn)品特點(diǎn) ①安全環(huán)保，THIF-502水性淬火劑完全不燃燒，無火災(zāi)危險(xiǎn)，無油煙，使工作環(huán)境大大改善，滿足環(huán)保部門對企業(yè)的環(huán)保要求。
②帶出量少，使用成本低，綜合經(jīng)濟(jì)性好。
③通過控制淬火液的濃度，可以得到近于水到油之間的冷卻速度，以滿足不同材料和工件的淬火要求。
④淬硬層深，淬火硬度均勻無軟點(diǎn)，大幅減少淬火變形和開裂的傾向，對低、中碳鋼感應(yīng)及大件淬火尤其適用。
⑤對工件無腐蝕，且有短期防銹作用，使用壽命長，不易老化變質(zhì)，淬火后的工件可不清洗直接回火。 適用范圍 ①適用于碳鋼、合金鋼和鑄鐵的整體淬火?？筛鶕?jù)碳含量及合金成分、性能要求及零件的尺寸大小而選擇不同的濃度，一般介于5-20%之間。
②適用于各類工件的感應(yīng)加熱淬火。
③適用于鋁合金的固溶處理。
④原來使用水淬油冷的淬火工藝可使用淬火液替代。
注意事項(xiàng) 淬火劑使用前淬火槽應(yīng)該注意的問題：
①淬火槽應(yīng)該以鐵焊或水泥等為主，因水性淬火劑含防銹劑，所以不必涂裝油漆，同時(shí)油漆易與淬火液發(fā)生化學(xué)反應(yīng)。淬火劑顯堿性，淬火槽的附助設(shè)施如泵、管盡量避免使用銅、鋁金屬，水要用自來水和純凈水，其它腐水和污水禁用，注意不能混進(jìn)雨水。
②為了較好散熱以及淬火液均勻和防止PAG逆溶析出，還要防止生菌，可安裝攪拌系統(tǒng)。簡單的可以用泵來回抽，有條件的話可圍繞槽的四壁設(shè)盤管，盤管上開孔，流速注意不能太快，尤其是在低溫區(qū)時(shí)，易變形和硬度不勻，建議1mm/秒為好，休息時(shí)用空壓機(jī)打氣，防止生菌。
使用注意問題：
①使用溫度
使用普通的溫度計(jì)測溫即可，推薦淬火劑的使用溫度最好在30-55℃，介質(zhì)最佳使用溫度應(yīng)65℃以下。
②淬火液檢測
在生產(chǎn)現(xiàn)場，用戶可用比重計(jì)，檢測使用的淬火液是否在正常的濃度范圍內(nèi)。
③淬火液添加
淬火液在使用時(shí)，主要蒸發(fā)的是水分，介質(zhì)帶出量很少，濃度升高后，添加水調(diào)整比重，可以重復(fù)使用，而且剩余淬火介質(zhì)成分不變、冷卻性能不變。低于規(guī)定比重時(shí)添加原液使其達(dá)到比重要求。
④攪拌
淬火液的攪拌也是除溫度和濃度改變冷速的另一個(gè)方面，在相同的溫度及濃度范圍內(nèi)，攪拌越快，冷速越快。穩(wěn)定均勻的流速，建議1mm/秒為好，有利于冷卻效果。
⑤淬火液使用條件
水性淬火劑對油、酸堿類物質(zhì)敏感，使用中切勿將有機(jī)物、不明酸堿類及油類物質(zhì)混入，以免影響淬火液性能或引起淬火液報(bào)廢。
包裝規(guī)格 水性淬火劑凈重200KG/桶。 相關(guān)鏈接 水性淬火液的綜合優(yōu)勢
淬火液在鋁合金固溶處理中的效果
